UTP 케이블에 대한 것 100 Base T 의미와 색깔 순서

UTP 케이블에 대하여

장비와 장비를 연결하기 위해서는 케이블이 언제나 필요합니다.
케이블의 종류에는 광케이블, UTP 케이블, 동축 케이블 등이 있습니다.
이 중 우리가 일반적으로 많이 사용하는 UTP 케이블에 대해서 알아보겠습니다.

UTP는 Unshieled Twisted-Pair 감싸지 않은 꼬인 두 가닥 입니다.
이와 비슷한 STP라는 Shieled 감싼 더 비싸고 성능 좋은 케이블도 있습니다.



카테고리

UTP에는 카테고리라는 개념이 있습니다.

• 카테고리 1 : 주로 전화망에 사용하는 용도로 만들어진 케이블입니다. 따라서 데이터 전송용으로는 맞지 않습니다.
• 카테고리 2 : 데이터를 최대 4Mbps의 속도로 전송할 수 있는 능력을 가지고 있는 케이블이라 고 합니다. 저 역시 본 적이 없는 케이블입니다.
• 카테고리 3 : 10 Base T 네트워크에 사용되는 케이블입니다. 전에는 UTP 케이블이라고 하면바로 이 케이블을 이야기할 정도로 일반적인 케아블이었습니다. 최대 10Mbps 속도까지 데이터 전송을 할 수 있습니다. 잘만 구성하면 100Mbps 속도에도 적용이 가능한 케이블이지만, 실제 로 이 케이블을 가지고 100Mbps 구성하는 것은 매우 드뭅니다
• 카테고리 4 : 토큰링 네트워크에서 사용되는 케이블입니다. 최대 16Mbps의 데이터 전송 능력을 가지고 있다고 합니다.
• 카테고리 5 : 지금까지는 최대 전송 속도 100Mbps를 지원하는 Fast Ethernet용으로 사용되 었습니다. 그런데 얼마 전에 기가비트 표준이 완성되면서 이제 이 케이블로도 기가비트 속도의데이터 전송이 가능해 졌습니다.（이 경우에는 8가닥을 모두 사용해야 가능합니다.)



카테고리5,6가 일반적으로 많이 사용됩니다. 카테고리6가 기가비트까지 사용이 가능합니다.



10 Base T

앞(10)
이런식으로 케이블의 종류를 말하게 되는데 앞에 10, 100 이런 숫자가 속도를 나타냅니다.

Base(가운데)
10이라면 10Mbps의 속도를 지원하는 케이블입니다.
가운데 Base는 Baseband용 케이블입니다. 크게 Baseband, Broadband가 있습니다.
Baseband : 디지털
Broadband : 아날로그

T(뒤)
T는 TP(Twisted Pair) 케이블을 나타냅니다. UTP 케이블을 나타내고
만약 T가 아닌 5 라는 숫자가 나오면 최대 500미터까지 전송이 가능하다는 의미입니다.
FL이 나오면 Fiber-optic이라고 광케이블이라는 것을 알려줍니다.





케이블 내 색상 순서

1번 화이트 오렌지
2번 오렌지
3번 화이트 그린
4번 블루
5번 화이트 블루
6번 그린
7번 화이트 브라운
8번 브라운

크로스 케이블을 만들경우 1, 2번과 3,6번이 서로 바뀌어 들어갑니다.
한쪽은 12345678
다른 한쪽은 36145278이 됩니다.



광케이블

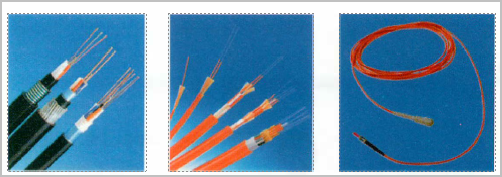

광케이블은 이런 광섬유가 잔뜩 들어 있는 형태로 케이블이 만들어져 있습니다.
